Mikroprocesorowa ładowarka ogniw litowo-jonowych

2014

Rys. 1. Mikroprocesorowa ładowarka ogniw litowo-jonowych

Jest to moja praca inżynierska. Urządzenie przeznaczone jest do ładowania ogniw Li-Ion w obudowie 18650. Za pomocą Bluetooth komunikuje się ono z oprogramowaniem sterującym uruchomionym na komputerze osobistym.

Możliwości modułu ładowarki:
•  bezprzewodowa komunikacja z komputerem,
•  ładowanie/rozładowanie ogniwa,
•  sprawdzanie pojemności ogniwa przez pełne rozładowanie i naładowanie,
•  pomiar oraz kontrola temperatury i napięcia ogniwa a także natężenia prądu,
•  praca autonomiczna bez nawiązywania komunikacji z oprogramowaniem sterującym.

Możliwości oprogramowania:
•  komunikacja z urządzeniem przy pomocy interfejsu RS232,
•  zapewnienie użytkownikowi wyboru trybu oraz prądu pracy,
•  prezentowanie danych dotyczących aktualnie trwającego procesu,
•  zapisanie zebranych danych w pliku po zakończeniu procesu w celu wygenerowania
na ich podstawie charakterystyk przedstawiających przebieg procesu.

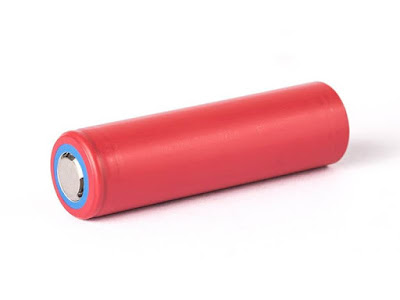

Rys. 2. Ogniwo Li-Ion 18650

Rys. 3. Obwód drukowany wykonany metodą termotransferu

Rys. 4. Zrzut ekranu okna głównego aplikacji

Rys. 5. Dane zapisane przez aplikację

Rys. 6. Proces ładowania, zależność prądu i napięcia w czasie

Rys. 7. Proces rozładowania, zależność prądu i napięcia w czasie

Rys. 8. Proces rozładowania, zależność prądu i temperatury w czasie.

Rys. 9. Proces ładowania, zależność prądu i ładunku w czasie.
